CQB30aL-40 泄电掩护断路器

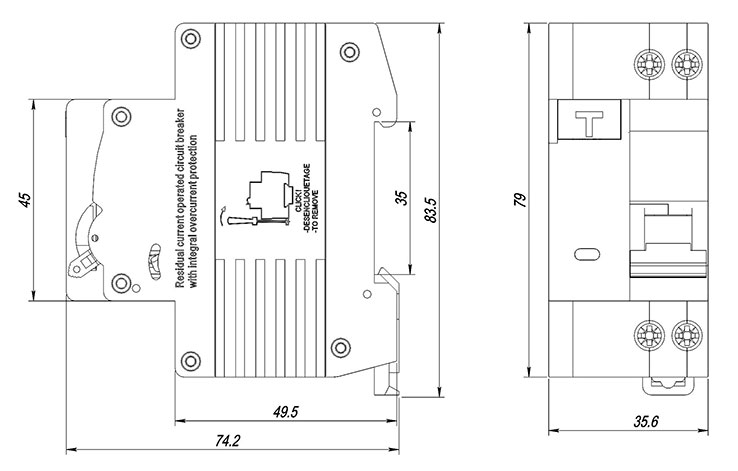

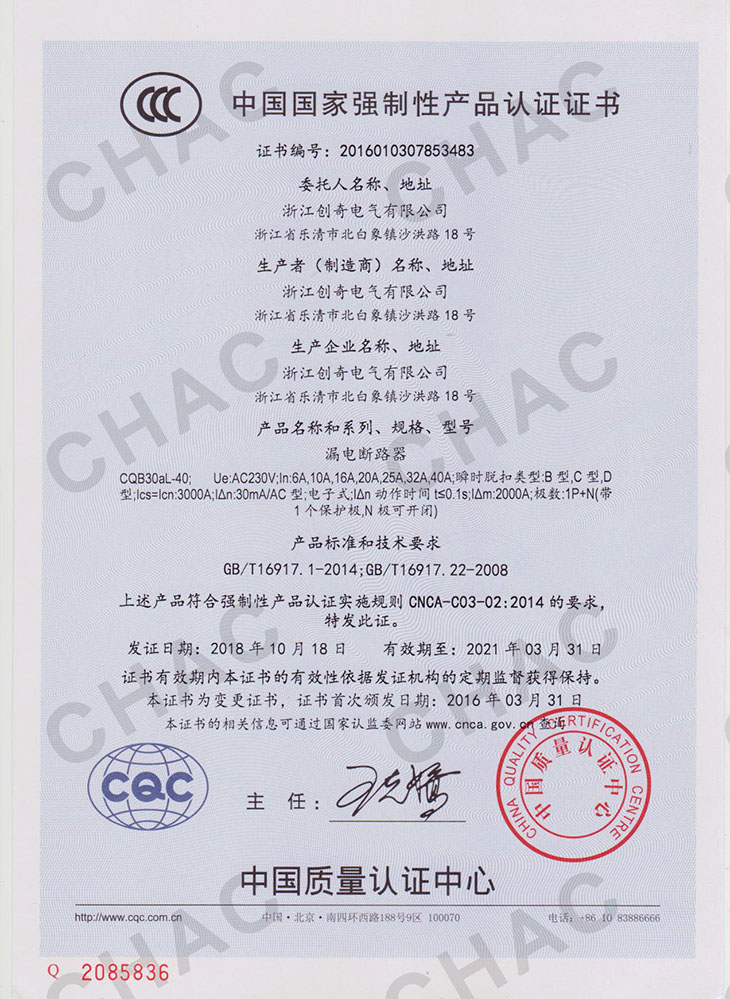

产物概略产物参数尺寸材料下载CCC证书
1 合用规模
CQB30aL-40残剩电流举措断路器(以下简称断路器)首要用于交换50Hz，额外任务电压230V，额外电流至40A及以下的线路中，额外运转短路分断才能不跨越3000A的配电线路中，作为过载、短路和泄电掩护用，亦可作为线路不频仍通断操纵转换之用。其首要功效是对有风险的人身触电供给间接掩护。当泄电举措电流I△n≤0.03A时，本泄电断路器在别的掩护办法生效时，也能够作为间接打仗的补充掩护，但不能作为独一的间接打仗掩护。并可避免因为接地毛病电流引发的电气火警。本产物不能对南北极同时打仗被掩护导线引发的触电风险供给掩护。

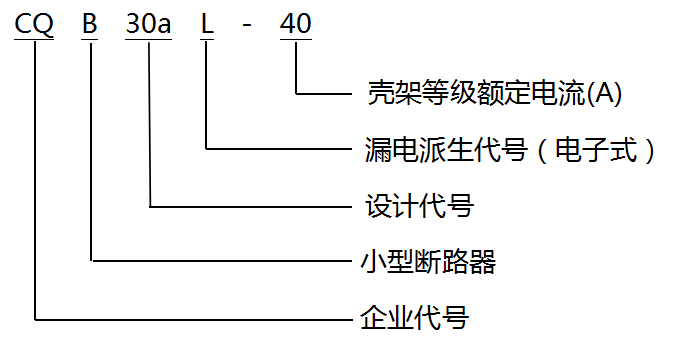

2 型号及寄义
3 定货标准
订购断路器时，需指明下述各点：
a)有机物主要参数，如CQB30aL-40； b)高压断路器的极线数，如1P+N； c)万能断路器的30%感应电流，如16A、20A、25A； d)特别残剩事情电流大小，如30mA； e)定货状况，如100台 如订制CQB30aL-40 1P+N C16 30mA 100只4 首要参数及手艺机能
| 手艺参数名目 | 参数值 |
| 额外电压(V) | 230V~ |
| 额外电流(A) | 6A、10A、16A、20A、25A、32A、40A |
| 额外残剩举措电流lrn (mA) | 30mA |
| 额外残剩不举措电流lrno(mA) | 15mA |
| 极数 | 1P+N |
| 额外短路分断才能lcu(A) | 3000A |
| 额外残剩接通和分断才能lr m(A) | 2000A |
| 残剩电流举措分断时候 | ≤0.1s |
| 过电流掩护特征 | 见表2 |
| 机器电气寿命(次) | 机器寿命：4000 ； 电气寿命：2000 |
| 毗连导线(mm2) | 见表3 |
| 净化品级 | 2 |
| 防护品级 | IP20 |
| 装置种别 | Ⅲ |

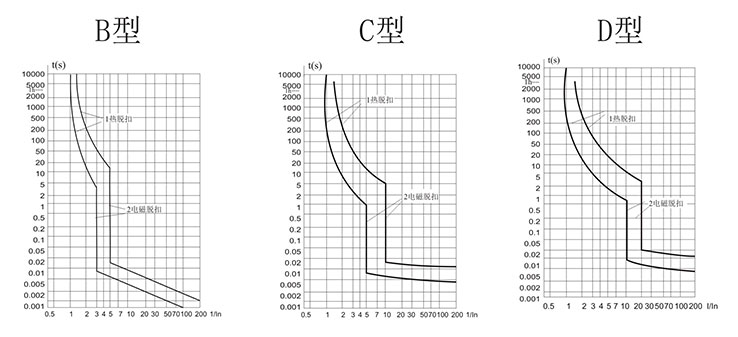

表2 过电流掩护特征
| 脱扣范例 | 实验电流 | 肇端状况 | 商定时候 | 预期成果 | 备 注 | ||
| B，C，D | 1.13In | 冷态 | t≤1h | 不脱扣 | |||
| B，C，D | 1.45In | 紧接着实验 | t＜1h | 脱扣 |
电流在5秒内 不变地增添 |
||
| B，C，D | 2.55In | 冷态 |
1s＜t＜60s(≤32A) 1s＜t＜120s(＞32A) |
脱扣 | |||
|
B C D |
3In 5In 10In |
冷态 | t≤0.1s | 不脱扣 |
经由过程闭合帮助 开关接通电流 |
||
|
B C D |
5In 10In 20In |
冷态 | t＜0.1s | 脱扣 |
经由过程闭合帮助 开关接通电流 |
||
5 普通任务前提和装置前提
5.1 四周氛围温度
四周氛围温度-5℃~40℃，24h内均匀不跨越35℃。
5.2 海拔高度
装置地址的海拔不跨越2000m。
5.3 大气前提
装置地址的氛围绝对湿度在最高温度 40℃ 时不跨越50%，在最湿月的月均匀最低温度不跨越25℃，绝对湿度不跨越90%。
5.4 装置前提
装置(zhi)场合(he)的(de)外磁场任何(he)标的(de)目的(de)均不应(ying)跨越地磁场的(de)5倍；残剩电流举(ju)措断(duan)路器普通(tong)应(ying)垂直装置(zhi)，🌃各(ge)方(fa🤡ng)位(wei)倾斜度不跨越5°，手柄向上(shang)为接通(tong)电源(yuan)地位(wei)，装置(zhi)处应(ying)无(wu)明显打击和振动。
6 导线请求及铜导线截面积
| 额外电流（A） | 标称铜导线截面积（mm2） |
| 6 | 1 |
| 10 | 1.5 |
| 16~20 | 2.5 |
| 25 | 4 |
| 32 | 6 |
| 40 | 10 |
